6.2 Управление калибровкой

Измерения без надлежащей калибровки теряют свою объективную ценность и становятся субъективным инженерным мнением. В среде высокоточного производства некалиброванный инструмент может вводить в заблуждение, создавая ложное чувство уверенности у команды сборки. Управление калибровкой — это не просто административная процедура наклеивания сроков действия на ручные инструменты; это фундаментальное поддержание Цепи доверия между измерениями в производственном цехе и Международной системой единиц (СИ). Если базовая мера изначально неверна, то и конечный отгруженный продукт будет неверным.

Иерархия истины (прослеживаемость)

Важно обеспечить, чтобы ежедневные измерения на заводе были напрямую связаны с более высоким метрологическим органом. Это формирует непрерывную цепь прослеживаемости.

• Уровень 1: Национальный метрологический институт (NIST / PTB / NPL).
• Уровень 2: Первичные стандарты (Калибровочная лаборатория). Высококонтролируемые мастер-блоки, используемые внешним поставщиком калибровки, сертифицированным по ISO 17025.
• Уровень 3: Рабочие стандарты (Мастер). “Эталонный блок” или набор мастер-блоков, хранящихся в климат-контролируемой лаборатории качества, используемый исключительно для проверки других производственных инструментов.
• Уровень 4: Процессные измерительные инструменты (Производственный цех). Рабочие штангенциркули, цифровые микрометры и динамометры, используемые операторами ежедневно на линии.

Ключевой принцип: Для каждого инструмента, влияющего на решение о качестве, должна быть документирована цепь метрологической прослеживаемости. Если ее нельзя подтвердить, приостановите использование инструмента и оцените влияние на результаты измерений и принятые решения.

Область контроля: Что требует калибровки?

Ресурсы компании следует распределять рационально, избегая калибровки каждого куска стали в здании. Для определения необходимости калибровки рекомендуется применять следующую логику принятия решений.

• ЕСЛИ инструмент используется для формального принятия/отклонения продукта -> ТО его следует формально откалибровать.
• ЕСЛИ инструмент предоставляет данные для сертификата анализа (CoA) или тестового отчета, ориентированного на клиента -> ТО его следует формально откалибровать.
• ЕСЛИ инструмент используется исключительно для внутренних диагностик или только как грубый индикатор -> ТО его следует явно пометить как “Только для справки” (Калибровка не требуется).

Критический фактор

Операторам не следует использовать инструмент “Только для справки” для окончательного решения о приемке качества. Если внешний аудитор увидит, как оператор проверяет критический допуск с помощью рулетки “Только для справки”, это может привести к серьезному несоответствию и указывает на недостатки в управленческой дисциплине.

Ситуация вне допусков выход за пределы спецификации

Выявленный в t2 выход за допуск требует оценки зарегистрированных применений с последнего подтверждения пригодности инструмента для этих измерений в t0. Действительная промежуточная проверка в t1 может сузить интервал для подтверждённых ею условий. Оцените дрейф, неопределённость измерений и запас допуска изделия; закрашенный интервал не означает, что каждая партия является дефектной.

Наибольший практический риск в программе калибровки заключается не в финансовых затратах на услуги третьих лиц, а в серьезных последствиях Обратной прослеживаемости, когда критический инструмент не проходит ежегодную проверку.

• Сценарий: Мастер-микрометр отправляется на ежегодную калибровку. Он возвращается с сертификатом “Неудача” (метрологически была обнаружена значительная ошибка вне допусков).
• Немедленные действия: Инженерия качества должна немедленно инициировать формальную Оценку влияния.
  1. Идентификация: Какие именно серийные номера продуктов были измерены с помощью этого конкретного инструмента с момента его последней известной успешной калибровки?
  2. Изоляция: Поместить на карантин любые подозрительные запасы, оставшиеся где-либо в здании или на глобальных транспортных узлах.
  3. Отзыв: Если рассчитанная ошибка измерительного инструмента статистически превышает определенный предел допуска продукта (например, Ошибка измерительного инструмента > 10% от допуска продукта), уведомление клиента и потенциальный физический отзыв продукта становятся весьма вероятными.

Профилактика: Рекомендуется избегать ситуации, когда приходится ждать 12 полных месяцев, чтобы выяснить, что критический инструмент точности медленно отклоняется. Следует внедрить Промежуточные проверки (Проверка) с использованием известного мастер-кольца или мастер-блока в начале каждой производственной смены.

Интервалы калибровки и метки

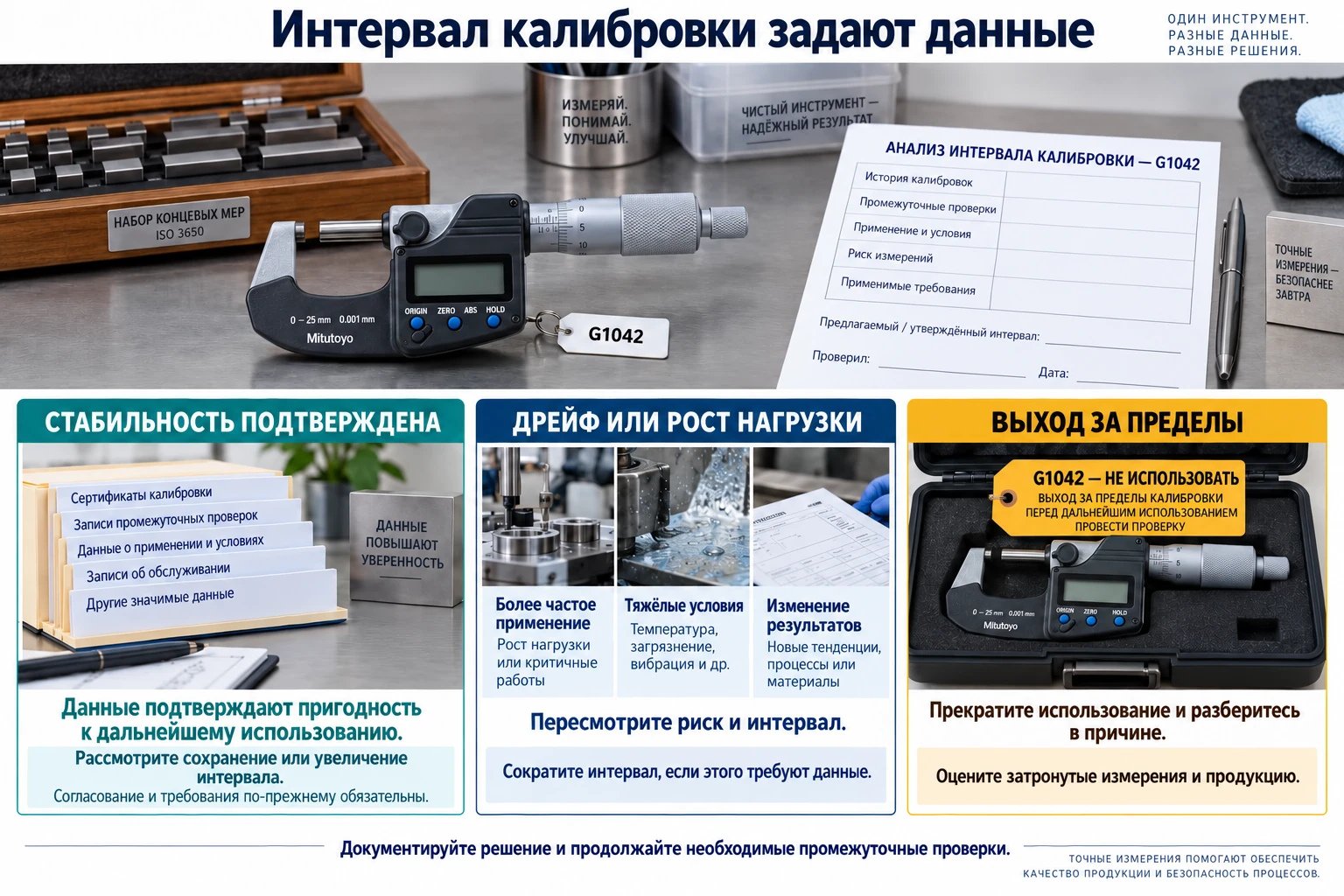

Интервал калибровки задают данные.

Интервал калибровки не является произвольной догадкой; это рассчитанная математическая мера стабильности измерительного инструмента.

• Новые инструменты: Консервативный интервал 6 месяцев или 1 год, рекомендованный производителем, рекомендуется использовать в качестве отправной точки.
• Логика корректировки:
  • Если инструмент проходит 3 последовательных цикла калибровки без необходимости внутренней корректировки, интервал может быть увеличен (абсолютный максимум — 2 года).
  • Если инструмент когда-либо требует физической корректировки или не проходит калибровку, интервал рекомендуется немедленно сократить вдвое после возвращения в эксплуатацию.

Визуальный менеджмент (наклейка)

Каждый измерительный инструмент в цехе должен визуально сигнализировать о своем статусе оператору, прежде чем он будет использован.

• Действительный (Зеленый): Ясно указывает уникальный идентификатор, дату калибровки и дату окончания.
• Истекший (Красный): “НЕ ИСПОЛЬЗОВАТЬ” (Инструмент следует убрать из цеха).
• Ограниченный (Желтый): “Откалиброван только для диапазона 0-50 мм.”
• Справочный (Белый): “Только для справки. Без решений по качеству.”

Экологические ограничения

Точность является прямой физической функцией температуры. Сталь расширяется.

• Стандарт: Все точные измерения рекомендуется выполнять при 20°C (68°F).
• Реальность: Если температура в производственном цехе составляет 35°C, алюминиевые детали и стальные измерительные инструменты активно расширяются с совершенно разными физическими скоростями.
• Требование: Для допусков < 10 мкм (микрон) измерения рекомендуется проводить в контролируемой по температуре метрологической среде. Если измерения в производственном цехе неизбежны, операторам следует позволить теплым деталям акклиматизироваться к температуре окружающей среды перед измерением.

Электронная и программная калибровка

Калибровка выходит за рамки только физических механических инструментов.

• Паяльники: Фактическую температуру наконечника следует измерять с помощью откалиброванной термопары ежедневно. Цифровое отображение, показывающее “350°C”, не имеет смысла, если внутренний термодатчик поврежден или окислен.
• Тестовое программное обеспечение: Рекомендуется проверять криптографическую контрольную сумму. Если скомпилированный код изменяется, программный “инструмент” структурно изменился и его следует полностью повторно проверить.
• Динамометры: Электронные драйверы со временем могут отклоняться из-за усталости пружины и износа датчиков. Физический выходной крутящий момент рекомендуется динамически проверять на откалиброванном преобразователе в начале каждой смены.

---

Резюме: Управление калибровкой и цепь доверия

Параметр / Критерий	Требование	Значение / Действие	Статус (Метка)
Прослеживаемость	Документированная цепь до признанного эталона через компетентную калибровочную лабораторию	Обязательно для инструментов, влияющих на решение о качестве	Зеленая (“Действительный”)
Критерий калибровки	Использование для формального приёмки/браковки или CoA	Формальная калибровка обязательна	Зеленая (“Действительный”)
Интервал калибровки	Рассчитывается на основе стабильности инструмента	Увеличение до 2 лет максимум после 3 успешных циклов; сокращение вдвое при сбое	Указан на метке (Дата окончания)
Выход за допуски	Оценка влияния при провале калибровки	1. Идентификация продукции 2. Изоляция 3. Отзыв (если ошибка >10% допуска изделия)	Красная (“НЕ ИСПОЛЬЗОВАТЬ”)
Промежуточная проверка	Проверка в начале смены мастер-блоком	Рекомендована для критических инструментов	—
