5.2 Внутрисхемный контроль (ICT) и проектирование оснастки

Внутрисхемный контроль (ICT) — это быстрый и экономически эффективный метод, позволяющий выявлять большинство распространенных структурных дефектов, таких как обрывы, короткие замыкания и несоответствие номиналов компонентов, в условиях массового производства. Однако успех применения ICT зависит от значительных первоначальных затрат на НИОКР (неповторяющиеся инженерные затраты), связанных с созданием тестовой оснастки. Этот адаптер, представляющий собой матрицу контактных щупов, обеспечивает точное механическое соединение с печатной платой на протяжении тысяч циклов. Неисправности систем ICT часто носят механический характер: загрязнение контактов, износ опорных пластин. Кроме того, проблемы могут быть заложены на этапе проектирования для тестируемости (Design for Test, DFT).

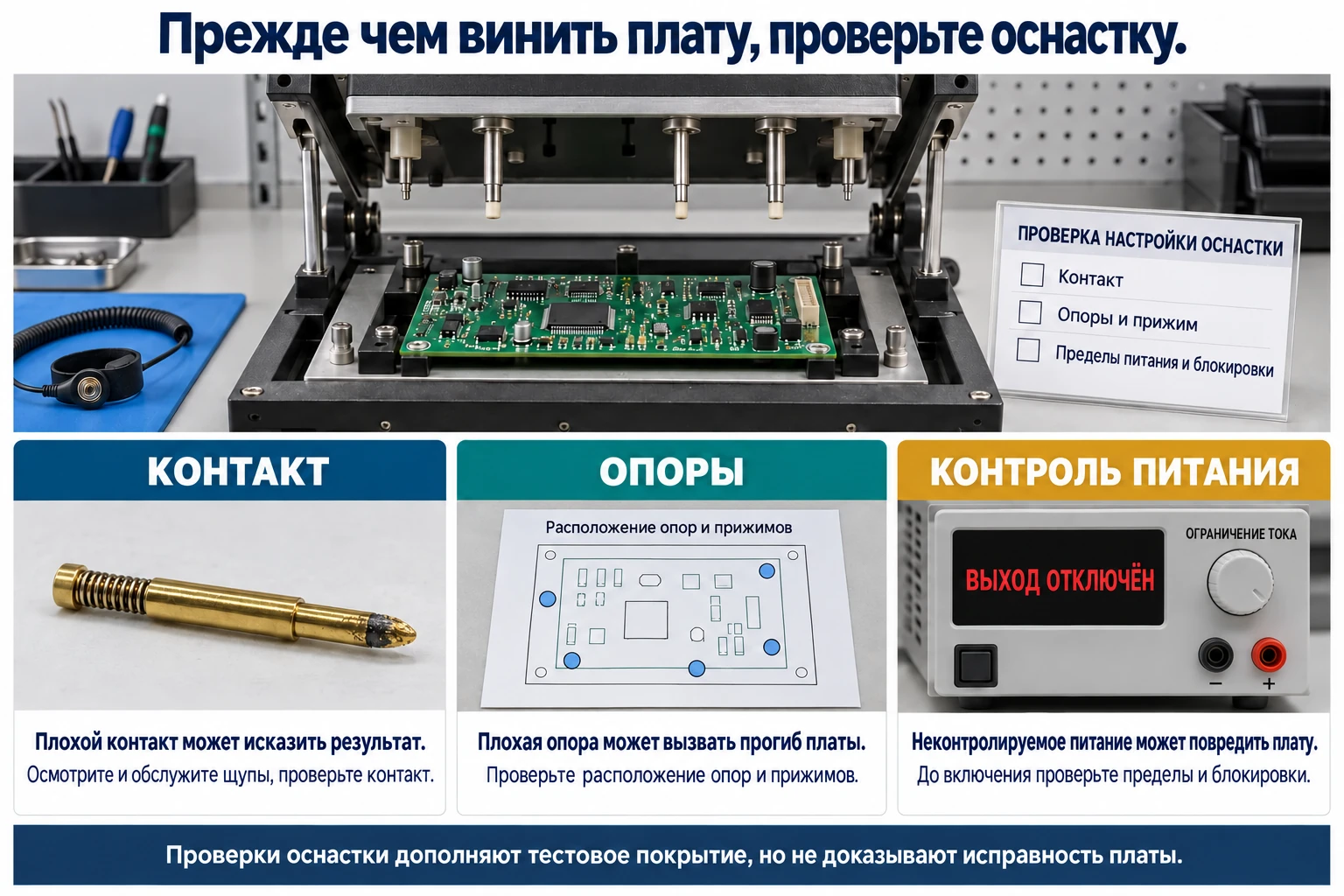

Роль оснастки

Основная задача ICT — безопасная подача питания на плату и изоляция отдельных компонентов или цепей для измерения их электрических параметров. Тестовая оснастка является механическим интерфейсом для измерительных щупов. Для эффективной работы она должна решать три основные задачи:

Контакт: Обеспечивать многократное и надежное соединение с необходимыми тестовыми площадками, цепями или выводами компонентов с помощью подпружиненных контактов.
Поддержка: Удерживать печатную плату в плоскости под суммарным давлением щупов. Адекватная нижняя поддержка предотвращает прогиб платы, что позволяет избежать микротрещин в хрупких компонентах, таких как керамические конденсаторы.
Безопасность: Безопасно подавать питание и ограничивать ток во время проверок при включении, чтобы предотвратить повреждения в случае прямого короткого замыкания на плате.

Проектирование для тестируемости (DFT): Поддержка внутрисхемного контроля (ICT)

Конструкция печатной платы напрямую влияет на стоимость, скорость и жизнеспособность финального процесса внутрисхемного контроля (ICT). Создание надежной оснастки требует наличия доступных и правильно спроектированных контактных площадок, предусмотренных инженером-конструктором. Соблюдение рекомендаций по проектированию для тестирования (DFT) крайне важно.

Параметр DFT	Рекомендация по проектированию	Инженерное обоснование
Размер тестовой площадки	Рекомендуемый размер площадки: 1.0 – 1.2 мм для стандартной сетки 2.54 мм.	Обеспечивает достаточную площадь контакта для щупа. Промах щупа мимо малой площадки может привести к регистрации ложного отказа.
Поверхностное покрытие	Использовать круглые площадки с покрытием электролитическое никель-иммерсионное золото (ENIG) и зазором в паяльной маске.	ENIG обеспечивает однородную, устойчивую к окислению поверхность, что гарантирует стабильный электрический контакт на протяжении многих циклов.
Зоны исключения	Определить четкие зоны, запрещенные для прижима, вокруг кварцевых резонаторов, крупных конденсаторов и корпусов компонентов с выводами.	Оснастка использует физические прижимные элементы; их необходимо располагать вдали от хрупких компонентов для предотвращения механических повреждений.
Отверстия для инструмента	Включить как минимум 3 непокрытых отверстия для инструмента.	Эти отверстия обеспечивают повторяемое механическое выравнивание (по осям X и Y) между платой и матрицей щупов оснастки.
Площадки для 4-проводного измерения	Для критичных высокотоковых или низкоомных цепей необходимо предусмотреть две соседние тестовые площадки.	Позволяют проводить 4-проводное (кельвиновское) измерение сопротивления, при котором сопротивление щупов исключается вычислением, что повышает точность.

Механика оснастки: Усилие, поддержка и щупы

Хорошо спроектированная оснастка обеспечивает равномерное распределение и безопасное управление сжимающим усилием щупов.

Сетка щупов: Сетка 2.54 мм является стандартным и наиболее надежным выбором. Более плотные сетки (например, 1.905 мм или 1.27 мм) иногда необходимы, но требуют применения более тонких щупов, которые легче гнутся, что потенциально увеличивает требования к обслуживанию.
Управление общим усилием: Суммарное усилие от пружинных щупов может быть значительным. Опорные штифты должны быть стратегически расположены под платой (особенно под компонентами в корпусах BGA), чтобы предотвратить прогиб печатной платы под давлением верхней прижимной пластины.
Активация: Вакуумные оснастки распространены в условиях массового производства, так как они равномерно притягивают плату и создают постоянное давление по всей площади.

Типы наконечников щупов

Выбор наконечника щупа представляет собой компромисс между надежностью контакта и требованиями к обслуживанию. Разная геометрия наконечников подходит для разных типов контактных площадок.

Стиль наконечника	Типичное применение	Инженерные соображения
Корончатый	Универсальное применение; стандартные площадки с покрытием ENIG.	Надежный стандартный выбор. Обеспечивает хороший баланс между гарантией контакта и минимальным износом площадки.
Игольчатый	Контакт с малыми переходными отверстиями или для пробивания слегка окисленных поверхностей.	Острый наконечник эффективен для пробивания остатков флюса, но требует хорошей поддержки платы для предотвращения чрезмерного износа диэлектрика.
Пара для 4-проводного измерения	Измерения низкого сопротивления (шунты, предохранители, силовые цепи).	Предусматривает подвод двух физических щупов к одной цепи для исключения погрешности измерения сопротивления щупов и проводов.

Электрическое проектирование и обслуживание

Надежность оснастки и точность измерений зависят от грамотной разводки и регулярного технического обслуживания.

Порядок подачи питания: Обычно сначала выполняются проверки на короткое замыкание и обрыв при отключенном питании. При подаче питания на плату необходимо использовать источники питания с ограничением тока и быстрыми механизмами отключения для защиты от возможных коротких замыканий.
Срок службы щупов: Подпружиненные контакты имеют конечный механический ресурс (обычно от 100 до 500 тысяч циклов). По мере ослабления пружин и накопления загрязнений (флюса) на наконечниках щупы необходимо контролировать и своевременно заменять, чтобы избежать нестабильного контакта или ложных отказов.
Самопроверка (Self-Test): Рекомендуется внедрить ежедневную процедуру проверки с использованием эталонной (тестовой) платы (известной исправной платы). Тестирование оснастки на таком образце перед началом рабочей смены подтверждает исправность всех щупов и целостность проводки.

Резюме: Проектирование оснастки для внутрисхемного контроля (ICT)

Параметр	Требование	Значение / Тип	Обоснование
Размер тестовой площадки	Минимальный размер для надежного контакта	1.0 – 1.2 мм (для сетки 2.54 мм)	Предотвращает промах щупа и ложный отказ
Поверхностное покрытие	Материал контактной площадки	Электролитическое никель-иммерсионное золото (ENIG)	Стабильный, устойчивый к окислению контакт
Зоны исключения	Запрет на прижим оснастки	Вокруг хрупких компонентов (керамика, кварц, BGA)	Предотвращение механических повреждений
Отверстия для инструмента	Количество и тип	≥3, непокрытых	Точное выравнивание платы и оснастки
Управление усилием	Поддержка платы	Опорные штифты под BGA/компонентами	Предотвращение прогиба платы и микротрещин
