2.3 Контроль процесса доработки

Доработка сложных компонентов поверхностного монтажа, таких как BGA и QFN, является критически важной операцией, требующей строгого контроля процесса. Успех зависит от точного соблюдения тепловых профилей, которые минимизируют термические нагрузки на компонент, защищая при этом окружающие элементы и печатную плату. Процесс основан на балансе между предварительным подогревом снизу и направленным воздействием горячего воздуха сверху, что делает доработку структурированной и надежной инженерной процедурой.

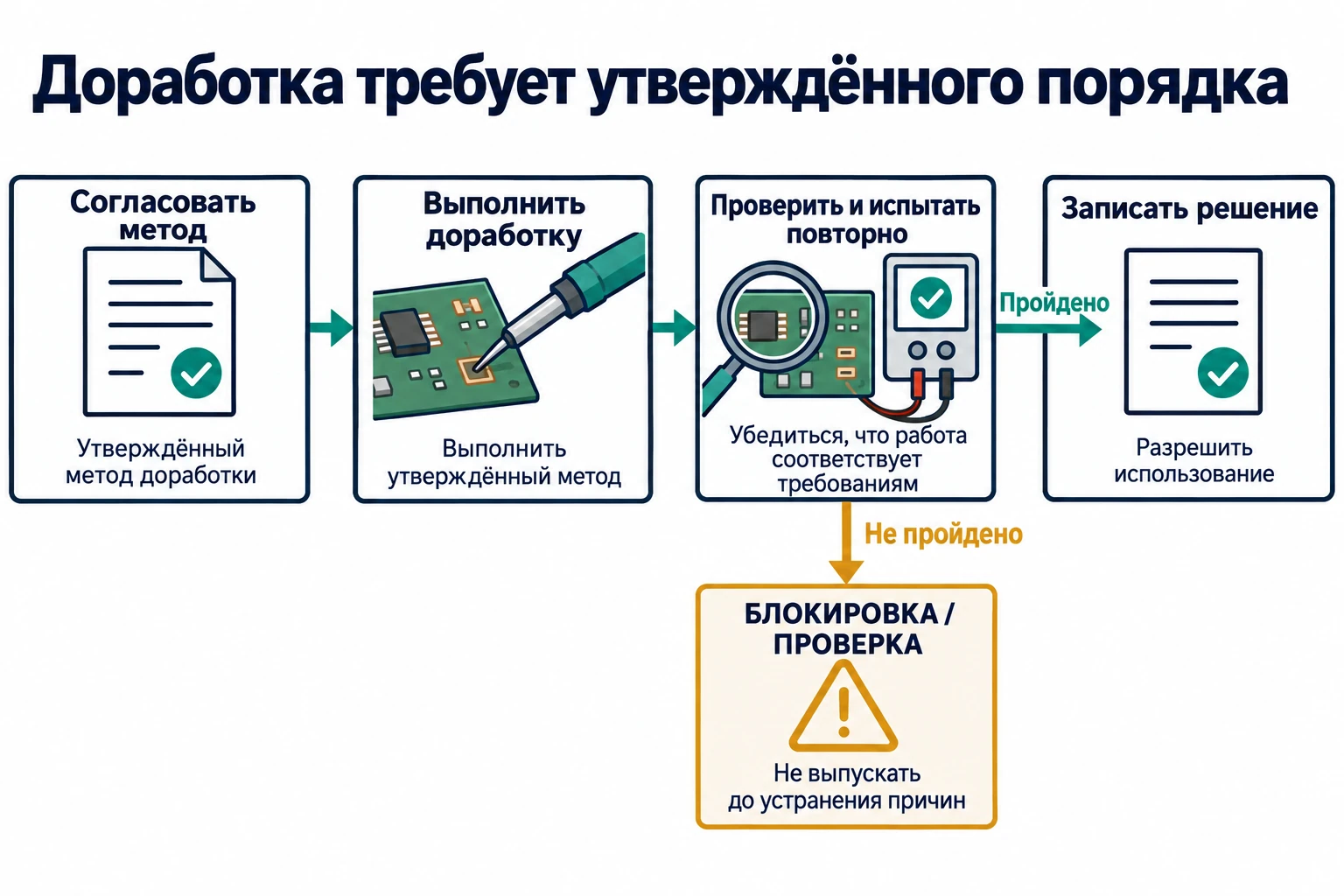

Цель: Контролируемый нагрев и прослеживаемость

Доработка — это процесс с высоким уровнем риска. Основная задача — защитить печатную плату от термического повреждения и обеспечить структурную целостность контактных площадок. Полная документация цикла доработки необходима для обеспечения долгосрочной надежности изделия в эксплуатации.

Тепловой контроль: Процесс требует использования нижнего подогревателя для обеспечения основной тепловой нагрузки. Это позволяет значительно снизить температуру и время воздействия горячего воздуха сверху.
Прослеживаемость: Рекомендуется регистрировать количество тепловых циклов (попыток доработки) для каждой платы или компонента. Например, для BGA рекомендуется ограничение в 2 цикла пайки оплавлением. Внесение данных об этих циклах в систему управления ремонтом обеспечивает контроль качества.
Проверка: Стандартная визуальная инспекция недостаточна для сложных корпусов. Рекомендуется автоматическая инспекция (например, автоматическая рентгеновская инспекция (AXI) для BGA или 3D автоматическая оптическая инспекция (AOI) для QFN) для проверки соответствия качества доработанного соединения стандартам оригинальной сборки.

Оборудование для доработки и рекомендации по профилям

Доработка с использованием горячего воздуха требует откалиброванного инструмента и валидированного теплового профиля для обеспечения повторяемых результатов.

Основное оборудование для доработки

Основной инструмент	Функция	Требование
Нижний подогреватель	Обеспечивает массовый нагрев платы, безопасно уменьшая тепловой градиент сверху вниз.	Температура поверхности платы (например, 100–140 °C) должна быть достигнута перед применением горячего воздуха сверху.
Термопары (ТП)	Измеряют фактическую температуру на уязвимом паяном соединении и корпусе компонента.	Термопары следует закреплять рядом с местом доработки (на уровне контактной площадки) и на верхней части корпуса для точного контроля температуры ликвидуса и пиковой температуры.
Насадка для горячего воздуха	Локализует нагрев сверху для целевого повторного оплавления без перегрева соседних зон.	Размеры насадки рекомендуется выбирать на 1–2 мм больше, чем корпус компонента.
Мини-шаблоны для доработки	Позволяет наносить точное количество паяльной пасты для сложных компонентов.	Рекомендуется для доработки QFN/DFN, в то время как для BGA обычно достаточно нанесения флюса для минимизации образования пустот.
Тепловая защита	Защищает чувствительные соседние компоненты (пластиковые корпуса, электролитические конденсаторы).	Рекомендуется использовать ленту Kapton или металлические экраны для создания тепловых барьеров вокруг зоны доработки.

Стандартные параметры профиля (для сплавов SAC)

Валидированный тепловой профиль защищает компонент и плату, обеспечивая достаточное время выше температуры ликвидуса (Time Above Liquidus, TAL) для формирования надежного интерметаллического соединения.

Параметр профиля	Цель для BGA/QFN (SAC305)	Обоснование
Скорость нагрева	1–3 °C в секунду.	Защищает печатную плату и корпус компонента от термического шока.
Предварительный подогрев (нижний)	Поверхность платы поддерживается при 100–140 °C.	Минимизирует тепловую нагрузку сверху и значительно снижает риск образования кратеров на контактных площадках во время извлечения компонента.
Время выше ликвидуса (TAL)	50–80 секунд (удерживается безопасно выше 217 °C).	Обеспечивает полную осадку шариков (ball collapse) и надлежащее смачивание; критично для предотвращения дефектов «голова в подушке» (HiP).
Пиковая температура	235–245 °C (измеряется на верхней части корпуса).	Обеспечивает полное повторное оплавление без превышения абсолютного максимального температурного предела компонента.

Четырехступенчатый процесс доработки

Доработка выполняется как последовательная четырехступенчатая операция: удаление, подготовка места, нанесение и размещение/оплавление.

Удаление компонента:
- Плату рекомендуется предварительно нагреть до целевой температуры с использованием нижнего подогревателя.
- Верхний воздух следует медленно нагревать до тех пор, пока термопара в зоне пайки не подтвердит достижение температуры ликвидуса.
- Рекомендуется провести проверку готовности к съему легким подталкиванием (тест на смещение), чтобы подтвердить, что компонент свободно плавает на расплавленном припое.
- Компонент следует извлекать вертикально с помощью вакуумного захвата. Примечание: Применение физического усилия к частично расплавленному компоненту может привести к серьезному повреждению контактных площадок.
Подготовка места (переделка):
- Рекомендуется нанести на рабочую зону флюс, не требующий отмывки.
- Следует использовать оплетку для удаления припоя, пропитанную флюсом, в сочетании с широким жалом типа “шеврон” для удаления остаточного припоя и выравнивания контактных площадок.
- Рекомендация: Поверхность должна быть ровной. Следует избегать абразивного давления паяльником на защитную маску, так как это приводит к ее повреждению и может вызвать отслоение контактных площадок.
Нанесение припоя:
- Для BGA: Рекомендуется наносить на место только флюс и использовать новый компонент с предварительно сформированными шариками.
- Для QFN/DFN: Рекомендуется использовать мини-шаблон для нанесения свежей паяльной пасты на I/O площадки и центральную тепловую площадку. Шаблон должен иметь оконный узор для центральной площадки, чтобы облегчить выход газов во время пайки оплавлением.
Размещение и пайка оплавлением:
- Компонент следует выравнивать с использованием оптики с разделенным изображением на станции доработки. Компонент опускается до момента физического контакта с платой.
- Рекомендуется выполнять валидированный профиль пайки оплавлением.
- Инспекция: Рекомендуется проводить рентгеновскую инспекцию (AXI) для BGA, чтобы выявить пустоты и проверить осадку шариков. Для QFN рекомендуется использовать 3D AOI для подтверждения формирования галтели на торцевой части вывода.

Прослеживаемость и поддерживающий аудит

Сбор данных о доработке необходим для обеспечения подотчетности и мониторинга системных отклонений процесса.

Документация: В ремонтном билете рекомендуется указывать идентификатор использованного профиля, данные оператора и номер попытки доработки.
Контроль уровня чувствительности к влаге (Moisture Sensitivity Level, MSL): Компоненты, недавно извлеченные из влагозащитной упаковки (MBB), следует отслеживать по времени нахождения на воздухе. Если срок годности превышен, рекомендуется выполнить цикл сушки перед пайкой оплавлением для предотвращения повреждений, вызванных влагой (парообразное расслоение, popcorning).
Обработка дефектов: При обнаружении отслоившихся контактных площадок или значительного повреждения защитной маски во время подготовки места операцию рекомендуется приостановить. Плату следует направить на оценку в комиссию по браку для определения дальнейших действий (утилизация или одобренный протокол сложного ремонта).

Резюме: Процесс доработки компонентов SMD

Параметр	Требование	Значение / Критерий	Документ / Контроль
Тепловой профиль (SAC)	Пиковая температура	235–245 °C (на корпусе)	Термопара на корпусе
	Время выше ликвидуса (TAL)	50–80 сек (>217 °C)	Термопара на контактной площадке
	Предварительный подогрев	Поверхность платы 100–140 °C	Нижний подогреватель
Оборудование	Нижний подогрев	Обязателен перед верхним нагревом	Процедура доработки
	Насадка горячего воздуха	На 1–2 мм больше корпуса	Процедура доработки
Контроль процесса	Количество циклов (BGA)	≤ 2 цикла пайки оплавлением	Система управления ремонтом
	Проверка соединения	AXI (для BGA) / 3D AOI (для QFN)	Стандарт качества сборки
	Проверка готовности к съему	Тест на смещение (легкое подталкивание)	Процедура удаления
