2.1 Материалы и слои печатной платы

Печатная плата (PCB) — это не просто пассивная пластиковая подложка для компонентов; это динамичная механическая структура, которая постоянно расширяется, сжимается и поглощает тепло. Если выбранный материал подложки не соответствует тепловому режиму производственного процесса, плата может расслоиться во время пайки. Конструкция должна быть разработана не только для обеспечения электрических соединений, но и для механической прочности.

Подложка: FR-4 и фактор Tg

Большинство современных электронных устройств построены на подложке FR-4, которая представляет собой жесткий композит из стеклоткани, пропитанной эпоксидной смолой. Этот композит служит непроводящим механическим каркасом платы. Хотя «FR-4» является общепринятой категорией в отрасли, наиболее критическим параметром материала является температура его стеклования (Tg).

Понимание Tg (температуры стеклования)

• Инженерная реальность: Современные бессвинцовые процессы пайки требуют, чтобы температуры в печи пайки оплавлением достигали 260 °C.
• Стандартный Tg (130–140 °C): Обычно приемлем для простых, недорогих потребительских электронных устройств с малым числом слоев.
• Высокий Tg (170 °C и выше): Настоятельно рекомендуется для промышленного оборудования, автомобильной электроники или любых высокоплотных плат с 8 и более слоями.
• Типичная проблема: Если для сложной многослойной платы выбран материал с низким Tg, смола может чрезмерно расширяться во время пайки оплавлением. Это приводит к растяжению и разрыву стенок металлизированных переходных отверстий (разрыв отверстий). В результате возникают плавающие дефекты (обрывы цепи), которые чрезвычайно трудно обнаружить при отладке.

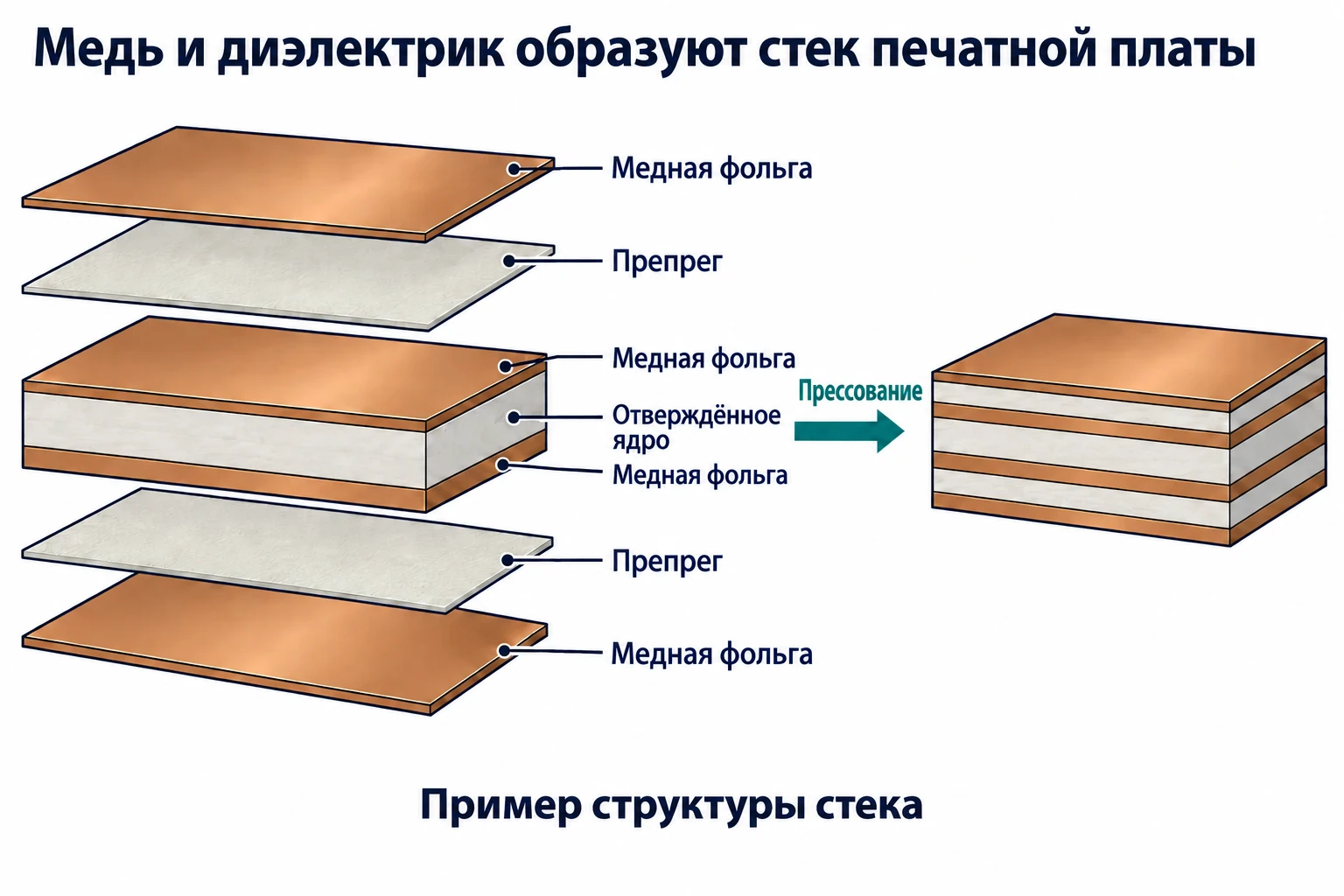

Структура стека: Слои как сэндвич

Печатная плата без монтажа изготавливается путем прессования и ламинирования чередующихся слоев проводящей меди и изолирующей подложки под воздействием высокой температуры и давления. Структура стека (stack-up) — это строго определенная и тщательно спроектированная последовательность этих отдельных слоев.

Ядро и препрег

• Ядро: Служит основой платы. Это жесткий, полностью отвержденный лист FR-4 с твердой медной фольгой, уже нанесенной с обеих сторон.
• Препрег: Это неотвержденные, липкие листы стекловолокна, пропитанные смолой. Они используются в качестве связующего слоя, размещаемого между жесткими ядрами. В ламинационном прессе под воздействием высокой температуры и давления препрег расплавляется, навсегда соединяя все слои в единое целое.

2-слойная плата

• Структура: Верхняя медь – Твердое ядро – Нижняя медь.
• Область применения: Простые, сильно оптимизированные по стоимости, низкоскоростные схемы (например, в игрушках или базовых платах расширения).
• Ограничение: 2-слойная плата не обеспечивает электромагнитной экранировки. Быстрые сигналы на верхнем слое с высокой вероятностью будут наводить помехи на сигналы нижнего слоя.

4-слойная печатная плата (отраслевой стандарт)

• Структура: Верхний сигнальный слой – Сплошной слой земли – Сплошной слой питания – Нижний сигнальный слой.
• Преимущество: Внутренние сплошные медные слои действуют как эффективные электромагнитные экраны. Они обеспечивают стабильное напряжение питания для всех компонентов и значительно снижают излучаемые помехи (ЭМП).
• Важное правило: Если проект включает любые высокоскоростные цифровые сигналы (например, USB, Wi-Fi или быструю память), 4-слойная печатная плата становится минимальным требованием для обеспечения целостности сигнала.

Многослойные платы (6, 8, 12+ слоев)

• Область применения: Крайне высокая плотность разводки (смартфоны, материнские платы, компактные вычислительные модули).
• Фактор стоимости: Каждая дополнительная пара слоев требует нового, трудоемкого цикла ламинирования на производстве. Переход с 4 на 6 слоев часто увеличивает стоимость незаполненной платы на 30–50%.

Толщина меди: Токовая нагрузка против точности травления

В индустрии печатных плат толщина меди традиционно измеряется в унциях на квадратный фут, что обычно сокращается до «медь в унциях». Эта физическая толщина напрямую определяет, какой электрический ток проводники могут безопасно выдерживать без перегрева.

• 1 унция (35 мкм): Бесспорный отраслевой стандарт. Обеспечивает оптимальный баланс между хорошей проводимостью и высокой точностью химического травления.
• 2 унции (70 мкм): Используется для сильноточных приложений. Должна быть явно указана для мощных контроллеров двигателей или силовых цепей, чтобы выдерживать высокие токи без перегрева дорожек.
• 0.5 унции (18 мкм): Используется в проектах с мелким шагом. Такая ультратонкая медь часто требуется для высокоплотных цифровых плат, где проводники должны быть очень узкими.

Инженерный компромисс

Более толстая медь экспоненциально сложнее для точного травления на производстве.

• Типичная проблема: Использование толстой 2-унцовой меди для силовых цепей исключает возможность применения тонких дорожек шириной 4 mil (≈0.1 мм) для линий данных на том же слое. Кислота в травяных ваннах не может протравить такую толстую медь вертикально вниз, не протравив при этом горизонтально под маской (дефект, известный как подтравливание).
• Результат: Использование толстой меди требует значительного увеличения расстояния между дорожками, что резко снижает общую плотность разводки платы.

---

Резюме: Параметры материалов и слоёв печатной платы

Параметр	Критерий выбора	Типовое значение	Примечание
Tg материала	Бессвинцовая пайка, многослойность	Стандартный: 130–140°C Высокий: ≥170°C	Низкий Tg → риск разрыва отверстий
Количество слоев	Целостность сигнала, ЭМП, плотность	2 слоя: низкая стоимость 4 слоя: минимум для ВЧ 6+ слоев: высокая плотность	4 слоя: GND и PWR внутри для экранирования
Толщина меди	Токовая нагрузка vs. точность травления	1 унция (35 мкм): стандарт 2 унции (70 мкм): силовые цепи 0.5 унции (18 мкм): мелкий шаг	Толстая медь → меньше плотность разводки
