4.2 Вытяжка паяльных дымов

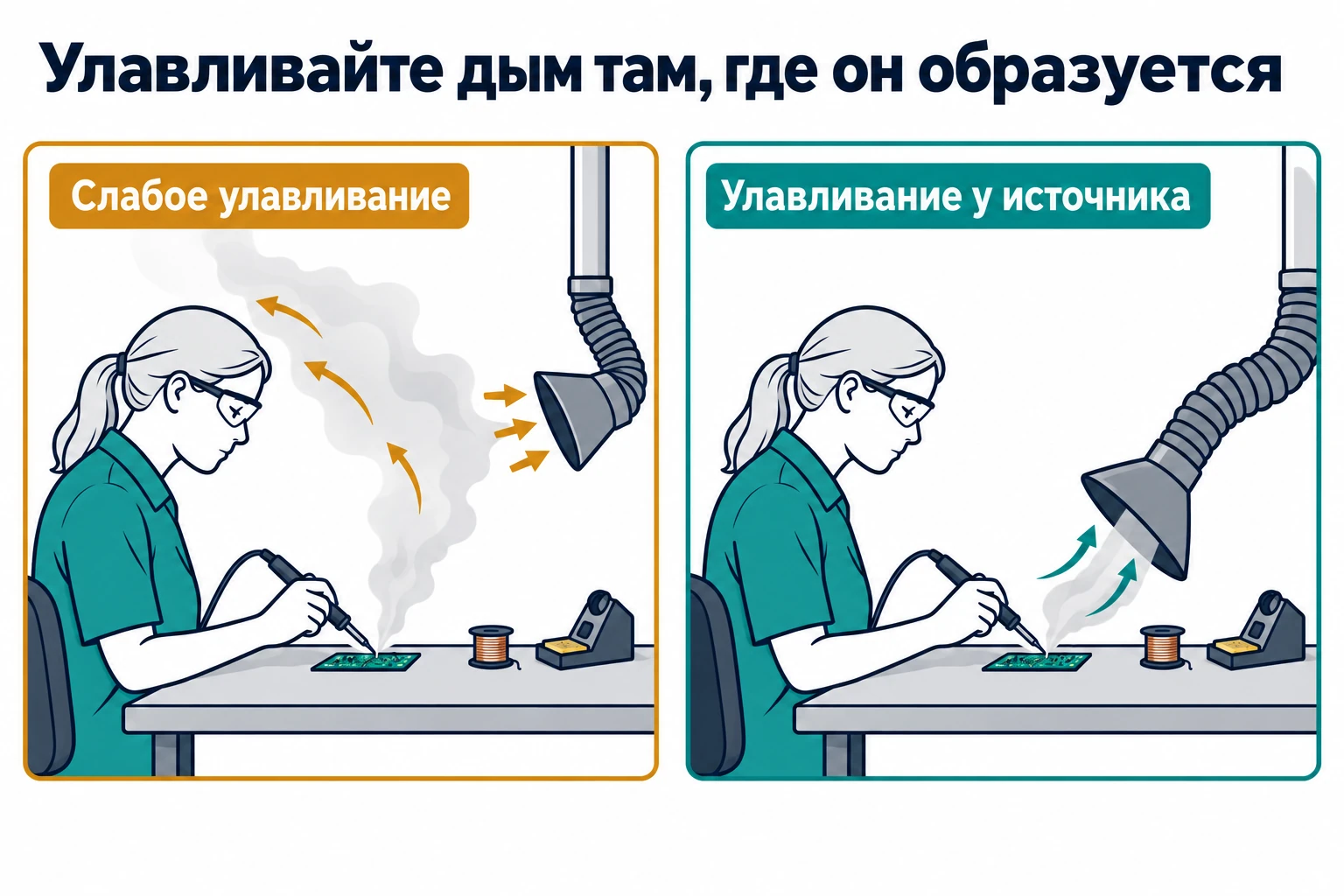

Пары флюса не являются лишь обонятельным беспокойством; это сложный аэрозоль частиц канифоли (смолы) и газообразных побочных продуктов, способный вызывать постоянную сенсибилизацию дыхательных путей, такую как профессиональная астма. Необходимо рассматривать вытяжку дымов как критически важную утилиту, эквивалентную электроэнергии или сжатому воздуху. Если скорость захвата на источнике недостаточна, система фактически отключена, независимо от того, насколько быстро вращается мотор вытяжного вентилятора.

Архитектура извлечения

Топология извлечения должна быть выбрана в зависимости от конкретного теплового процесса и скорости генерации:

Точная ручная пайка: Необходимо использовать локальную вытяжку от паяльника (высокий вакуум). Она эффективно захватывает дым в точке его генерации до того, как тепловые потоки рассеют его. Однако требуется ежедневное обслуживание для предотвращения засорения наконечника и снижения теплопередачи к соединению.
Общая сборка/переработка: Необходимо использовать объемную вытяжку (артикулированная рука). Она полагается на большой объем воздушного потока, чтобы преодолеть атмосферные воздушные потоки. Размещение вытяжного колпака требует внимательного подхода: забор воздуха должен находиться в пределах 1,5x диаметра воздуховода от паяного соединения. Расстояние подчиняется закону обратного квадрата; удвоение расстояния снижает эффективность захвата примерно на 75%.
Автоматизированные процессы (пайка оплавлением/пайка волной припоя): Эти процессы должны быть жестко подключены непосредственно к центральной вытяжной системе. Дифференциальное давление (∆P) в воздуховоде должно постоянно контролироваться для обнаружения накопления остатков (конденсата флюса) до того, как это станет серьезной пожарной опасностью.

Стадии фильтрации

Для рециркуляционных установок одна стадия фильтрации является опасно недостаточной. Система требует прогрессивной фильтрационной системы, чтобы предотвратить ранний выход из строя дорогих основных фильтров.

Стадия 1: предварительный фильтр (жертвенный): Захватывает видимую пыль и крупные капли флюса. Должен проверяться еженедельно и заменяться ежемесячно. Неудача на этом этапе разрушает HEPA-фильтр, агрессивно забивая его поры.
Стадия 2: HEPA (частиц): Удерживает 99,97% частиц ≥ 0,3 мкм (вдыхаемая фракция). Должен заменяться каждые 6 – 12 месяцев или когда измеренный воздушный поток падает ниже критического порога 0,5 м/с.
Стадия 3: активированный уголь (газ): Адсорбирует ЛОС и химические запахи. Должен заменяться немедленно при обнаружении прорыва запаха или сигнала о насыщении системы.

Резюме: Система вытяжки паяльных дымов

Параметр	Тип процесса	Требование	Значение	Контроль
Скорость захвата	Точечная ручная пайка	Локальная вытяжка (высокий вакуум)	Расстояние до соединения ≤ 1.5D воздуховода	Ежедневное обслуживание
Дифференциальное давление (∆P)	Автоматизированные процессы	Мониторинг в воздуховоде	Постоянный контроль	Предотвращение накопления конденсата
Замена фильтров	Предварительный фильтр	Ежемесячная замена	—	Визуальная проверка еженедельно
Замена фильтров	HEPA-фильтр	Замена по расходу/времени	< 0.5 м/с или 6–12 мес.	Контроль воздушного потока
Замена фильтров	Угольный фильтр	Немедленная замена	—	При прорыве запаха/сигнале насыщения
