3.4 Технология пресс-монтажа

Пресс-монтаж — это технология механического соединения, при которой специализированный пресс-штифт вводится в металлизированное сквозное отверстие (PTH), деформируя медь для создания постоянного, газонепроницаемого электрического соединения без пайки. Эта высокоточная технология применяется в устройствах, требующих высокой механической прочности, значительной пропускной способности по току или возможности неразрушающей замены разъемов. Пресс-монтаж используется в тяжелых многослойных платах, мощных источниках питания и критически важных приложениях для высокоскоростной передачи данных.

Механизм: Холодная сварка для надежности

Соединения пресс-монтажа основаны на контролируемой упругой и пластической деформации как вставляемого штифта, так и медной оболочки PTH для установления надежного контакта.

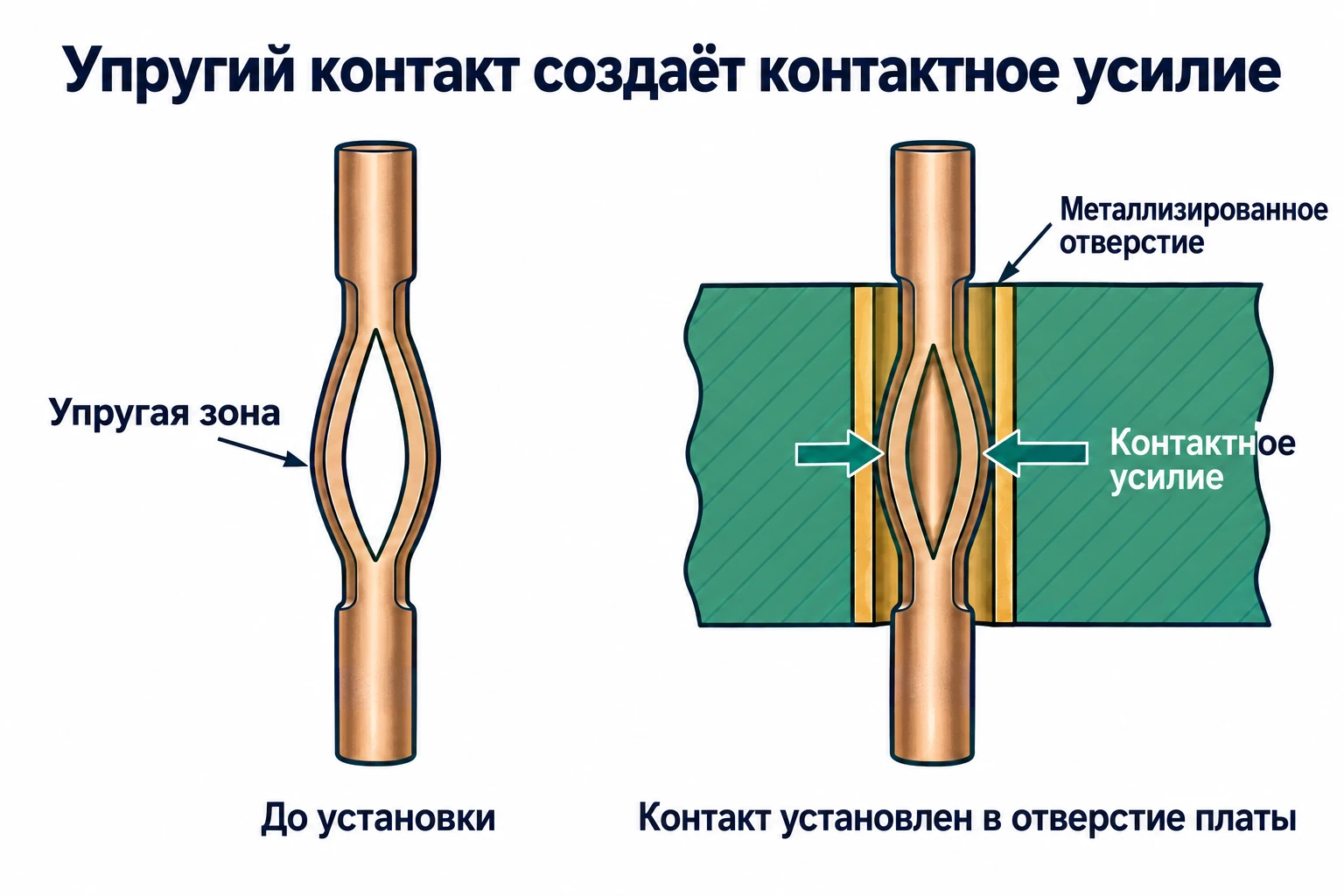

Конструкция пресс-штифта: Вставляемый штифт спроектирован с определенной упругой зоной (часто типа “игольчатый контакт”). Во время вставки эта зона сжимается, частично деформируясь, и плотно расширяется внутри медной оболочки.
Герметичный контакт (холодная сварка): Непрерывное радиальное давление, создаваемое сжатым штифтом на медную оболочку, формирует газонепроницаемое соединение. Это соединение предотвращает доступ кислорода, влаги и химических загрязнителей к контактным поверхностям. Это обеспечивает долговременное, ультранизкое контактное сопротивление. Как правило, такое соединение превосходит по надежности стандартное паяное соединение при термическом цикле.
Преимущество ремонтопригодности: Пресс-монтаж позволяет выполнять неразрушающую замену массивных разъемов. Полная отпайка разъема с большим количеством контактов (например, 200-контактного на многослойной плате) с использованием стандартных методов для PTH связана с высоким риском непоправимого повреждения контактных площадок печатной платы и внутренних слоев.

Требования к проектированию: Допуск отверстия и структура площадки

Надежное соединение пресс-монтажа требует строгого контроля физических размеров PTH. В отличие от традиционной пайки, которая иногда может компенсировать незначительные зазоры за счет капиллярного эффекта, пресс-монтаж требует точно рассчитанного натяга. Отклонения в размере отверстия могут привести к недостаточному удержанию (выпадению штифта) или чрезмерному внутреннему напряжению, что потенциально может повредить материал основы платы.

Диаметр готового отверстия (Finished Hole Diameter, FHD)

Допуск диаметра готового отверстия (FHD) является ключевым параметром для успешной реализации пресс-монтажа.

Требования к допуску: Суммарный допуск должен быть достаточно строгим, обычно устанавливается на уровне ± 0.05 мм (± 2 mil) или меньше. (Стандартные допуски для паяных PTH обычно составляют ± 0.10 мм).
Взаимодействие с производителем: Производителя незаполненной печатной платы следует явно проинформировать о том, что конкретные отверстия предназначены для пресс-монтажа. Эти отверстия требуют более высокой точности механического сверления, строгой однородности толщины покрытия и тщательной финальной проверки качества (QC) FHD перед отгрузкой.

Структурная целостность площадки

Геометрия медной площадки должна быть достаточно прочной, чтобы выдерживать значительное сдвиговое напряжение, возникающее во время вставки.

Контактная площадка: Визуальная площадь медной площадки (рекомендуемый радиальный запас ≥ 0.15 мм) должна сохраняться, чтобы предотвратить отрыв площадки или разрыв оболочки во время первоначальной вставки штифта или потенциального извлечения в полевых условиях.
Соединения заземления/питания: Штифты, вставляемые во внутренние заземляющие или толстые силовые плоскости, используют тепловые мостики только в том случае, если проектом предусмотрена последующая селективная пайка. Если соединение предназначено исключительно для пресс-монтажа, штифт следует соединять непосредственно со сплошной медной плоскостью, чтобы максимизировать механическую прочность соединения и минимизировать электрическое контактное сопротивление.

Сборка и контроль процесса

Сборка пресс-монтажа — это процесс с высоким усилием, который требует специализированного оборудования и строгого контроля после сборки.

Оборудование для вставки: Физическая вставка требует специализированного пресса для запрессовки, способного обеспечивать контролируемое усилие с высокой точностью. Рекомендация: Использование ручных инструментов, рычажных прессов или ударных инструментов (таких как молотки) не рекомендуется, так как неконтролируемый механический удар может привести к изгибу штифта или скрытому повреждению деликатной структуры печатной платы.
Мониторинг усилия: Специализированное оборудование пресса для запрессовки должно активно контролировать и фиксировать точную кривую усилия запрессовки для каждого установленного разъема.
- Максимальный предел усилия: Обеспечивает остановку пресса до того, как он раздавит материал основы печатной платы или сломает пластиковый корпус разъема.
- Минимальный предел усилия: Подтверждает, что пресс-штифт достиг необходимой минимальной сжимающей силы, требуемой для надежного, герметичного соединения.
Контроль после сборки: Проверка после сборки включает:
- Визуальный/размерный контроль: Проверка окончательного зазора между платой и корпусом (указанное расстояние между пластиковым корпусом разъема и поверхностью печатной платы).
- Электрический тест: Измерение контактного сопротивления (обычно ≤ 5 мОм) для проверки электрической целостности соединения.

Пресс-монтаж и пайка: Стратегические соображения

Решение о внедрении пресс-монтажа включает балансировку первоначальных затрат на проектирование и специализированное оборудование с долгосрочной надежностью и значительными преимуществами ремонтопригодности.

Фактор	Пресс-монтаж	Стандартная пайка
Надежность	Высокая механическая прочность; высокая пропускная способность по току; высоконадежное герметичное соединение.	Надежность тесно связана с химией флюса, допустимыми критериями пустот и тепловыми профилями.
Ремонт/Замена	Неразрушающая замена разъемов возможна при использовании специализированных инструментов для извлечения.	Удаление разъемов с большим количеством контактов требует интенсивной, высокотемпературной пайки, что связано с более высоким риском повреждения платы.
Стоимость изготовления печатной платы (без монтажа)	Немного выше: Требует строгих допусков отверстий (FHD), что влияет на выход годных с первого предъявления (FPY) производителя.	Ниже: Стандартные допуски на покрытие широко принимаются.
Стоимость сборки	Более высокие капитальные затраты: Требует специализированных, откалиброванных прессов для запрессовки и индивидуального инструмента.	Ниже капитальные затраты: Использует существующее оборудование для пайки волной припоя или селективной пайки.

Резюме: Пресс-монтаж

| Параметр | Требование | Значение / Критерий | |----------------|-----------|------------|---------------------| | Диаметр готового отверстия (FHD) | Допуск | ±0.05 мм (или строже) | | Усилие запрессовки | Контроль по кривой | Минимальный и максимальный пределы | | Контактное сопротивление | Электрический тест после сборки | ≤ 5 мОм | | Зазор плата-корпус | Визуальный контроль | Соответствие спецификации |
