1.5 Настройка трафаретного принтера, очистка и контрольный список проверки

Трафаретный принтер — это, как правило, не та машина, которую можно настроить один раз и забыть. Он функционирует как высокодинамичная физико-химическая система, в которой критические параметры процесса изменяются с каждым проходом ракеля. Этап трафаретной печати является одним из наиболее критичных в SMT-производстве, на котором возникает значительная доля всех дефектов сборки. К сожалению, эти проблемы часто — и ошибочно — приписывают профилю печи пайки оплавлением или системе визуализации установщика SMT-компонентов на последующих этапах.

Для достижения стабильного и предсказуемого процесса печати необходимо исключить субъективные решения оператора. Следует применять стандартизированную процедуру настройки и контроля, чтобы гарантировать, что качество нанесения паяльной пасты определяется конкретными, воспроизводимыми условиями работы оборудования.

Контрольный список настройки машины (Предварительная проверка)

Перед тем как первая плата попадёт в машину, необходимо подтвердить, что физический и механический интерфейс является жёстким, идеально параллельным и точным.

Компонент машины	Инженерная проверка	Обязательные критерии прохождения / Стандарт
Лезвия ракеля	Контроль края под увеличением	Аккуратно проведите ногтем по всему краю лезвия. При обнаружении даже микроскопических заусенцев или вмятин лезвие подлежит немедленной замене. Повреждённое лезвие оставляет полосы флюса, которые напрямую приводят к образованию мостиков.
Поддержка платы	Размещение штифтов/опорных блоков	Надёжная поддержка должна быть установлена непосредственно под высокоплотными разъёмами и площадками BGA. Правило: Если центр зажатой платы можно продавить пальцем более чем на 0.5 мм, поддержка с нижней стороны недостаточна.
Зажим	Высота по оси Z / Плоскостность	Верхние зажимы трафарета должны быть идеально заподлицо с поверхностью печатной платы (PCB). Боковые зажимы должны надёжно фиксировать плату, не вызывая её прогиба вверх в центре.
Выравнивание трафарета	Проверка прилегания	Проверьте абсолютный зазор 0.00 мм между нижней поверхностью трафарета и паяльной маской на печатной плате. Любой видимый просвет между ними указывает на деформацию платы, плохое зажатие или наличие остатков засохшей пасты на трафарете.

Параметры процесса: Физика переноса пасты

Избегайте копирования параметров принтера с предыдущей, внешне похожей работы. Параметры всегда должны устанавливаться исключительно на основе физических свойств текущей паяльной пасты и геометрии трафарета.

Давление ракеля

Цель настройки — достичь идеально чистой верхней поверхности трафарета после прохода ракеля, используя минимально необходимую для этого силу. Применение чрезмерного давления заставляет ракель врезаться в крупные апертуры, что приводит к выдавливанию пасты и резко ускоряет абразивный износ покрытия трафарета.

В качестве стартовой точки рекомендуется начать с давления, рассчитанного исходя из 0.3–0.5 кг/см длины лезвия. Например, для лезвия длиной 250 мм (25 см) начальное давление составит примерно 7.5–12.5 кг. От этой базовой линии выполняется сухой цикл печати. Давление следует плавно увеличивать шагами по 0.5 кг до тех пор, пока при визуальном осмотре верхняя поверхность трафарета не станет абсолютно чистой, без тонкой плёнки пасты. Как только чистое снятие пасты достигнуто, дальнейшее увеличение давления необходимо немедленно прекратить.

Скорость ракеля

Цель настройки скорости — создать правильный валик (ролик) паяльной пасты. Паста должна перекатываться, формируя цилиндр (валик) диаметром примерно 10-20 мм, чтобы создать необходимое давление для заполнения вязкой пастой микроскопических апертур трафарета.

Типичный рабочий диапазон скорости составляет от 40 до 80 мм/с, однако конечные параметры зависят от конкретной пасты и требований процесса. Если ракель движется слишком быстро (свыше 80 мм/с), паста проскальзывает по трафарету вместо перекатывания, что приводит к неполному заполнению апертур и недостаточному объёму пасты на площадках. И наоборот, слишком медленное движение (ниже 40 мм/с) увеличивает время цикла, а длительное гидравлическое давление заставляет пасту просачиваться под трафарет, приводя к её размазыванию.

Скорость отделения (Критический отвод)

Скорость отделения — это точная скорость, с которой стол по оси Z опускает отпечатанную печатную плату, отделяя её от трафарета. Этот параметр напрямую влияет на чёткость и вертикальность стенок отпечатка паяльной пасты. Цель — достичь идеально вертикального механического отделения без индуцирования турбулентности в пасте.

Стандартная настройка — медленное, контролируемое отделение на скорости от 0.5 до 3.0 мм/с на всём заданном расстоянии отделения (Snap-off). При печати компонентов QFN с шагом 0.4 мм или µBGA скорость следует снизить до менее 1.0 мм/с. Быстрое, резкое отделение создаёт эффект вакуумного подсоса, который вытягивает выступы пасты (“ушки”) из отпечатка, разрушая его правильную прямоугольную геометрию.

Рациональная стратегия очистки

Не следует программировать нижний очиститель трафарета (Under Stencil Cleaner, USC) на жёсткий режим “Влажная очистка — Вакуумная сушка — Сухая протирка после каждой платы”. Это увеличивает время цикла, приводит к неоправданному расходу дорогостоящих безворсовых салфеток и растворителя, а также может стать причиной дефектов печати, если остаточный растворитель задержится в апертурах трафарета.

Вместо произвольных циклов частота очистки должна определяться данными автоматической оптической контроля паяльной пасты (SPI) (Solder Paste Inspection, SPI). Рекомендуется установить базовый цикл “Влажная очистка — Вакуумная сушка — Сухая протирка” каждые 3-5 отпечатанных плат. Далее частоту очистки следует корректировать на основе обратной связи от SPI. Если система SPI показывает, что средний объём пасты падает более чем на 10% на трёх последовательных платах, это указывает на начало забивания апертур, и цикл очистки должен быть запущен немедленно. И наоборот, при частом обнаружении предупреждений о размазывании или мостиках частоту очистки следует увеличить.

При использовании трафаретов с нанопокрытием частоту очистки следует уменьшить — до одного цикла на каждые 10-20 плат. Агрессивная и частая очистка преждевременно изнашивает дорогостоящее гидрофобное покрытие, сводя на нет цель его применения.

Процедура проверки первой платы (Этап запуска нового продукта, NPI)

Первая отпечатанная плата (пилотный образец) должна пройти строгий физический контроль перед передачей на следующий этап SMT-линии — установщик SMT-компонентов (Pick & Place).

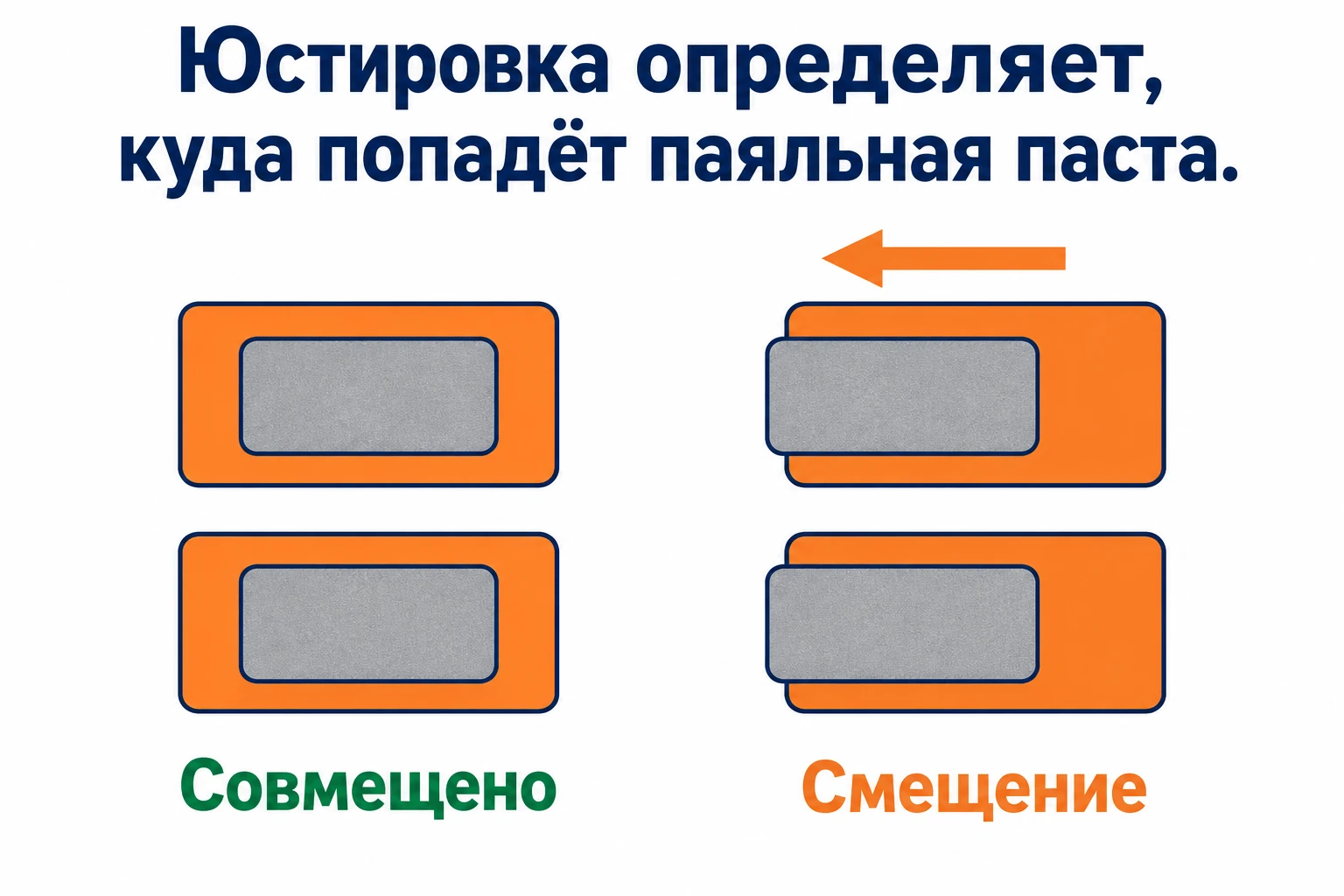

Сначала необходимо провести визуальную проверку на наличие провисания (slump) и размазывания под увеличением 20x, уделяя особое внимание площадкам с шагом 0.4 мм/0.5 мм. Края отпечатков должны быть чёткими, вертикальными, с пастой, идеально центрированной на медной площадке. Если края пасты провисают, скругляются или соприкасаются с соседними площадками, наблюдается провисание, что обычно указывает на потерю вязкости пасты или проблемы с температурой/влажностью в цехе. Если вокруг периметра площадки наблюдается тонкий полупрозрачный ореол пасты, присутствует размазывание, что обычно является следствием плохого прилегания трафарета или отсутствия опорных штифтов под платой. Если верхняя поверхность отпечатка сильно вогнута, происходит образование выемки (dishing), что указывает на слишком высокое давление ракеля или использование слишком мягких лезвий.

Затем высоту и объём пасты необходимо проверить с помощью встроенной 3D-системы автоматической оптической инспекции (SPI) принтера. Для первой платы индекс воспроизводимости процесса Cₚₖ должен быть не менее 1.33, что означает отсутствие критических дефектов. Если система SPI недоступна, следует использовать ручной лазерный измеритель высоты для контроля пяти наиболее критичных площадок с мелким шагом. Целевая высота пасты должна соответствовать толщине трафарета ± 10%.

Условия остановки печати (Система Андон)

Оператор должен иметь право и быть обязан немедленно остановить машину при возникновении определённых нештатных ситуаций. Например:

Если диаметр валика пасты менее 10 мм: недостаточно массы пасты для создания необходимого давления, требуется добавить свежую пасту.
Если на валике пасты видно явное отделение жидкой фракции (флюса): паста подверглась расслоению, испорчена и должна быть немедленно утилизирована.
Если после прохода ракеля на верхней поверхности трафарета остаются выраженные полосы пасты: это указывает на повреждённое лезвие или наличие засохшей пасты под его кромкой.
Если наблюдается слабое “призрачное” изображение (ghosting) площадок, смещённое относительно основного отпечатка: плата сместилась из-за сбоя в системе поддержки.
Если температура окружающей среды превышает рекомендованный производителем пасты диапазон: паста будет подвергаться значительному снижению вязкости, становясь слишком жидкой для надёжной печати. На этом этапе линию следует остановить для устранения неисправности системы вентиляции и кондиционирования (HVAC).

Резюме: Настройка трафаретного принтера

Параметр	Требование	Значение / Критерий
Давление ракеля	Чистая поверхность трафарета после прохода	0.3-0.5 кг/см длины лезвия (старт). Увеличивать до чистоты.
Скорость ракеля	Формирование валика пасты	40-80 мм/с. Валик 10-20 мм в диаметре.
Скорость отделения	Вертикальное отделение без турбулентности	0.5-3.0 мм/с (первые 3 мм). Для QFN/µBGA <1.0 мм/с.
Зазор трафарет-PCB	Абсолютное прилегание	0.00 мм. Никакого видимого просвета.
Поддержка платы	Отсутствие прогиба под компонентами	Прогиб в центре зажатой платы ≤ 0.5 мм.
