4.5 Этикетки, Сериализация и Техническая Документация

Этикетка продукта — это не просто графический элемент, а официальный юридический паспорт изделия. Даже идеально функционирующее устройство может быть задержано на таможне или отклонено дистрибьюторами при некорректном размещении знаков соответствия, нечитаемом серийном номере или недостаточной адгезии клея. Маркировку следует рассматривать как критически важную инженерную подсистему, отвечающую за прослеживаемость и выход на рынок.

Инженерия этикеток и контроль макетов

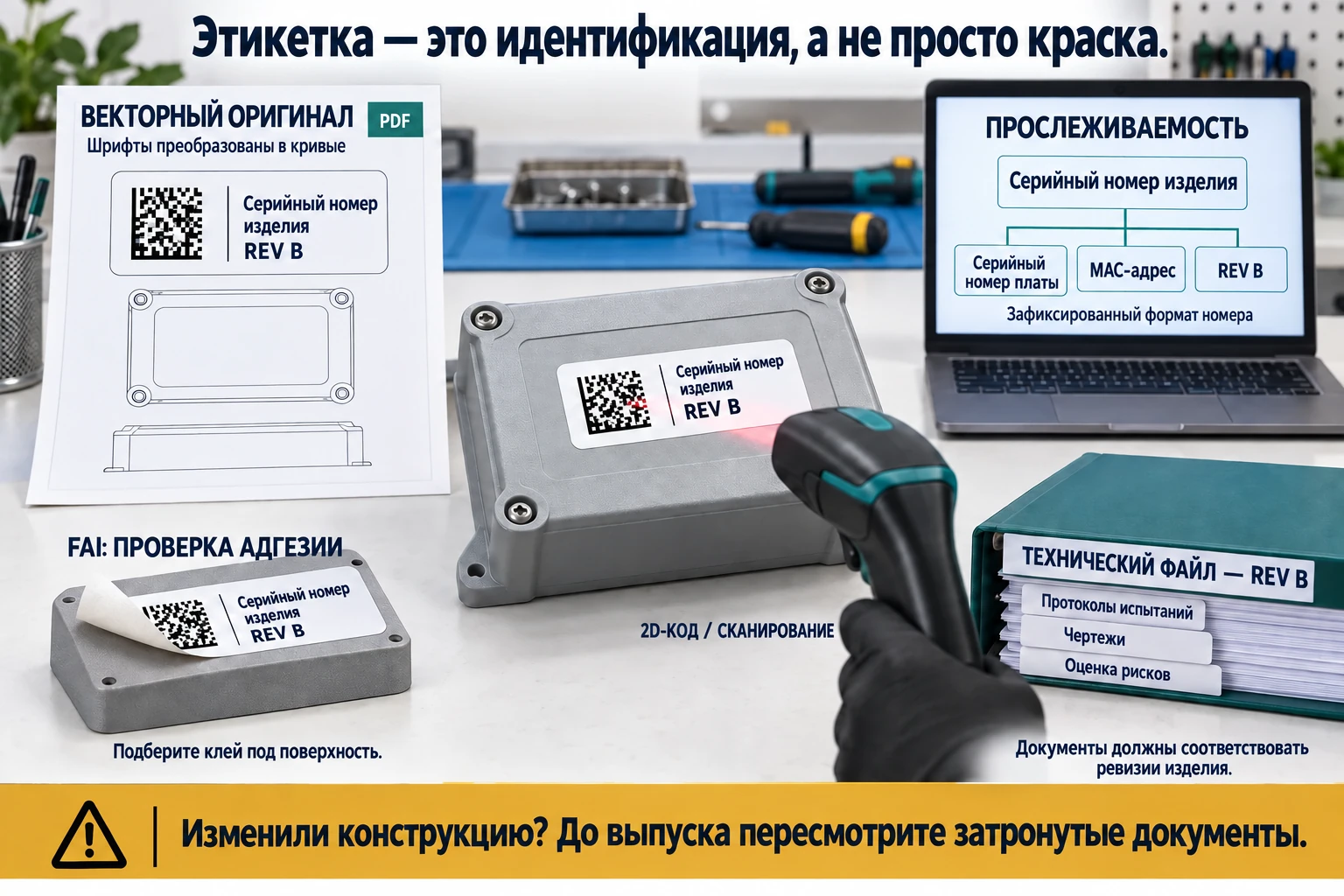

Этикетку размещают на плоском участке корпуса; макет готовят в векторе, шрифты переводят в кривые, 2D-код сканируют. MES связывает серийный номер изделия с номером PCBA, MAC-адресом и ревизией. На образце FAI проверяют адгезию к корпусу; технический файл Rev B подтверждает ревизию изделия. После изменений конструкции проверяют затронутые подтверждающие документы. — Этикетка — это идентификация, а не просто краска.

К разработке графического макета этикетки следует подходить с той же строгостью, что и к проектированию механической детали. Передача заводу растрового изображения (JPG/PNG) недопустима, так как это может привести к попыткам его обводки, ошибкам масштабирования логотипов и ухудшению читаемости мелкого регламентного текста.

1. Исходные файлы

Рекомендация: Предоставляйте макет исключительно в векторном формате (AI, EPS, PDF), где все шрифты преобразованы в кривые.
Критические размеры: Минимальная высота знаков соответствия должна быть явно указана на чертеже (например, «Знак CE должен быть ≥ 5 мм по высоте»).

2. Материалы и адгезия

Химический состав клея должен соответствовать поверхностной энергии материала корпуса. Этикетка, надежно держащаяся на картоне, может отклеиться от текстурированного полипропиленового корпуса в течение нескольких дней.

При высокой поверхностной энергии (металл, ABS, поликарбонат) обычно приемлем стандартный акриловый клей.
При низкой поверхностной энергии (PP, PE, порошковое покрытие) необходимо явно указать систему клея «повышенной адгезии» или «агрессивную» (например, 3M 300LSE).
Валидация: Во время проверки первого изделия (FAI) рекомендуется провести формальный тест на отрыв по ASTM D3330 или простой 24-часовой тест на влажность с последующей проверкой на отрыв ногтем.

Сериализация и логика штрих-кодов

Разработку схемы серийных номеров не следует делегировать заводу. Это может привести к дублированию номеров и конфликтам в базе данных при отслеживании возвратов.

1. Правило синтаксиса

Следует определить формат «интеллектуального серийного номера», кодирующего производственную информацию. Это избавляет от необходимости постоянных запросов к БД для выяснения даты сборки.

Пример формата: [Код модели] [ревизия] [год] [неделя] [код завода] [порядковый номер]
Контроль: Более надежным подходом, чем ручное увеличение счетчика, является предоставление заводу заблокированного генератора серийных номеров или заранее выделенного блока номеров в формате CSV.

2. Символика штрих-кодов

2D коды (Data Matrix / QR): Являются предпочтительным выбором для современной электроники. Высокая плотность данных и встроенная коррекция ошибок обеспечивают читаемость кода даже при частичном повреждении.
- Ограничение: Размер модуля выберите по разрешению принтера и требованиям к считыванию; целое число точек на модуль помогает избежать сглаживания. Проверьте образец сканером.
1D коды (Code 128): Использование этих кодов рекомендуется ограничить внешними транспортными коробками. На мелких изделиях они могут быть слишком длинными и уязвимыми к локальным повреждениям.

3. Цифровая связь

Итоговый системный серийный номер должен быть цифрово связан с внутренними серийными номерами печатных плат (PCBA) и MAC-адресом в производственной исполнительной системе (MES) завода.

Техническая документация (технический файл)

Для продукции, поставляемой в ЕС с маркировкой CE, изготовитель готовит техническую документацию и декларацию соответствия по применимым актам. Для США требования FCC к радио- и телекоммуникационному оборудованию оформляются отдельно; CE-досье их не заменяет.

1. Требования к содержанию

Для оборудования ИКТ/аудио-видеотехники, поставляемого в ЕС, состав технической документации определяют применимые требования; обычно в нее включают:

Испытательные отчеты: Формальные доказательства соответствия EN IEC 62368-1 (безопасность) и EN 55032/55035 (ЭМС).
Схемы и блок-схемы: Инженерные доказательства того, что конфигурация, протестированная в лаборатории, идентична серийно производимому изделию.
Оценка рисков: Документированный инженерный анализ, охватывающий термические, электрические и механические опасности.

2. Декларация соответствия

Это одностраничный документ, подписанный уполномоченным лицом компании, который является юридическим заявлением о соответствии.

Требование: Декларацию соответствия (DoC) предоставляют способом, предусмотренным применимыми требованиями к продукту и рынку.
Прослеживаемость: DoC должен содержать явные ссылки на конкретные версии стандартов (например, EN IEC 62368-1:2020), применявшиеся при валидационных испытаниях.

Резюме: Этикетка, сериализация и технический файл

Параметр	Требование	Значение / Формат	Документ / Стандарт
Файл макета этикетки	Только векторный формат	AI, EPS, PDF (шрифты в кривые)	Чертеж этикетки
Адгезия клея	Соответствие материалу корпуса	Для PP/PE: клей повышенной адгезии (напр., 3M 300LSE)	ASTM D3330 (тест на отрыв)
Сериализация	Интеллектуальный серийный номер	[Модель][Ревизия][ГГ][НН][Завод][№]	CSV-файл блока номеров
Штрих-код	Предпочтительно 2D код	Data Matrix / QR; размер модуля — по принтеру и требованиям считывания	Спецификация маркировки
Технический файл	Для CE в ЕС — по применимым актам; для FCC в США — отдельные требования	Отчеты и записи по применимым требованиям изделия	Технический файл / FCC authorization record
